Graus de oxidação da chapa e graus de preparação da superfície

Uma boa pintura necessita de uma boa preparação da superfície.
A pintura feita sobre superfícies com contaminantes, sejam eles ferrugem, graxa, tinta velha ou quaisquer outros, está destinada a descascar a curto ou médio prazo.

Este quadro tem a finalidade de auxiliar a melhor visualização das chapas de aço nos seus 4 graus de intemperismo, bem como dar uma idéia do aspecto das mesmas após cada tipo de tratamento, conforme a seguir:

Graus de Oxidação em Superfícies de Aço:

  • Grau A – Superfície de aço com a carepa de laminação praticamente intacta em toda a superfície e sem corrosão. Representa a superfície de aço recentemente laminada.
  • Grau B – Superfície de aço com princípio de corrosão, quando a carepa de laminação começa a desprender-se.
  • Grau C – Superfície de aço onde a carepa de laminação foi eliminada pela corrosão ou poderá ser removida por raspagem ou jateamento, desde que não tenha formado ainda cavidades muito visíveis (pites) em grande escala.
  • Grau D – Superfície de aço onde a carepa de laminação foi eliminada pela corrosão com formação de cavidades visíveis em grande escala.

Graus de Preparação em Superfície de Aço

Grau St2 – Raspagem com raspadeira de metal duro e escovamento cuidadoso a fim de remover a laminação, óxido e partículas estranhas. Após a limpeza a superfície deverá ter suave brilho metálico.

• Este padrão não se aplica às superfícies de Grau A.
Para os demais graus de intemperismo os padrões de limpeza são:
B St2, C St2 e D St2.

Grau St3 – Raspagem e escovamento com escovas de aço, de modo cuidadoso. Após a limpeza deverá a superfície apresentar pronunciado brilho metálico.

• Este padrão não se aplica às superfícies de Grau A.
Para os demais graus de intemperismo os padrões de limpeza são:
B St3, C St3 e D St3.

Jateamento abrasivo ligeiro (Brush-off)

Grau Sa 1 – O jato de move rapidamente sobre a superfície de aço a fim de remover as escamas de laminação, óxido e possíveis partículas estranhas.

• Este padrão não se aplica às superfícies de Grau A.
Para os demais graus de intemperismo os padrões de limpeza são:
B Sa 1, C Sa 1 e D Sa 1.

Jateamento abrasivo comercial

Grau Sa 2 – Jateamento cuidadoso a fim de remover praticamente toda a laminação, óxido e partículas estranhas. Caso a superfície apresente cavidades (pites), apenas ligeiros resíduos poderão ser encontrados no fundo das cavidades, porém 2/3 de área de uma polegada quadrada deverão estar livres de resíduos visíveis. Após o tratamento a superfície deverá apresentar uma coloração acinzentada.

• Este padrão não se aplica às superfícies de Grau A.
Para os demais graus de intemperismo os padrões de limpeza são:
B Sa 1, C Sa 1 e D Sa 1.

Jateamento abrasivo ao metal quase branco

Grau Sa 2 1/2 – O jato é mantido por tempo suficiente para assegurar a remoção da laminação, ferrugem e partículas estranhas, de tal modo que apenas possam aparecer leves sombras, listras ou descoloração na superfície. Os resíduos são removidos com aspirador de pó, ar comprimido seco e limpo ou escova limpa. Ao final da limpeza 95% de uma polegada quadrada de área deverão estar livres de resíduos e a superfície deverá apresentar uma tonalidade cinza clara.

Para os diversos graus de intemperismo os padrões de limpeza são:
A Sa 2 1/2, B Sa 2 ½, C Sa 2 ½ e D Sa 2 1/2.

Jateamento abrasivo ao metal branco

Grau Sa 3 – Jateamento abrasivo perfeito, com remoção total de laminação, óxido e partículas estranhas.

Finalmente se faz a remoção dos resíduos com aspirador de pó, ar comprimido seco e limpo ou escova limpa. Após a limpeza a superfície deverá apresentar uma cor cinza de tonalidade muito clara e uniforme, sem listras ou sombras.
Para os diversos graus de intemperismo os padrões de limpeza são:
A Sa 3, B Sa 3, C Sa 3 e D Sa 3.

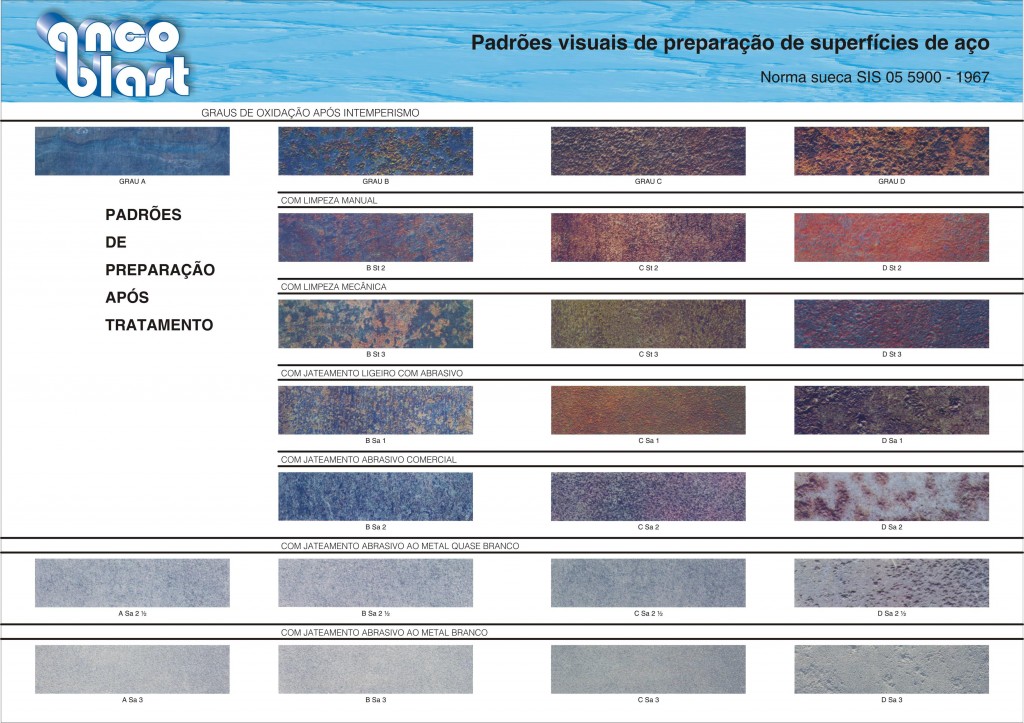

Graus de oxidação da chapa e padrões de acabamento

Graus de oxidação da chapa e padrões de acabamento
