Jateamento Interno de Tubos

JATEAMENTO INTERNO DE TUBULAÇÕES

Dispositivos para jateamento interno de tubos sem necessidade de se imprimir rotação à peça. Acoplados a um equipamento de jateamento convencional atendem tubulações de 2” a 36” de diâmetro. Trabalham com todos os abrasivos, conseguindo alcançar todos os padrões de limpeza até o metal branco – SA 3.

  • HOLLO BLAST  IPC-SR – Indicado para a limpeza interna de tubos cujos diâmetros estejam na faixa de 2″ a 12″ sem que haja a necessidade de girar o tubo ou a ferramenta.  Disponível com bicos de 1/2″ (consumo de ar 200 CFM) e 5/8″ (consumo de ar 350 CFM).

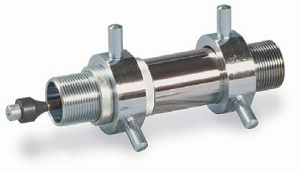

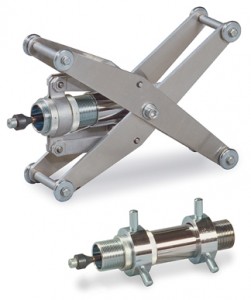

hollo-blast      hollo     Hollo-Blast03

Dispositivos Hollo Blast                                                                 Conjunto de anéis centralizadores de 2″ a 5″.                                     Carrinho centralizador 5″ a 12″.

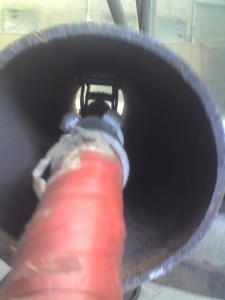

Hollo Blast antes do jato                                                                                                                                         Tubo após o jato com Hollo Blast

Estimativa de produção baseada em testes de campo em tubo de 8.5/8″ em um padrão de jateamento SA 3 (branco);

  • Granalha de aço G-50;
  • Pressão de trabalho 5Kgf/cm²;
  • Vazão de 12 l/min;
  • Bico 5/8″ (consumo ar 340 CFM);
  • Velocidade de avanço: 0,73 m/min (30 m²/h).



  • SPIN BLAST – Foi concebido como um acessório especializado para jateamento interno de tubos de 8″ a 36″, sem a necessidade de imprimir rotação ao tubo ou à ferramenta.  Sua operação se dá através de 2 bicos venturi curto acoplados a um cabeçote giratório e a um carrinho centralizador. Os bicos utilizados são o 5/16″ (consumo de ar entre 280 a 400 CFM) e o 3/8″ (consumo de ar entre 400 a 630 CFM) e a produção terá sua variação de acordo com o padrão de limpeza e rugosidade pedida.

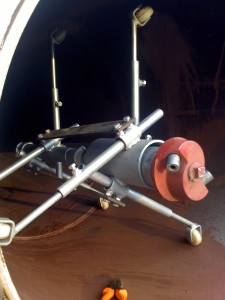

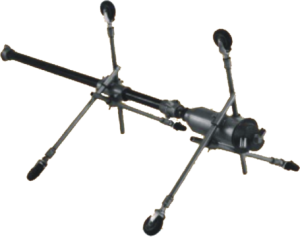

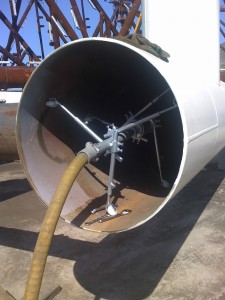

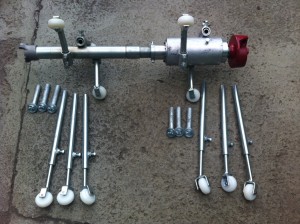

spin blast (Copy)     foto     04-07-08_0742      04-07-08_0740

Estimativa de produção baseada em testes de campo em tubo de 12″ em um padrão de jateamento SA 2 (comercial):

  •  Granalha de aço G40;
  • Pressão de trabalho 6Kgf/cm²
  • 2 Bicos 5/16″ (consumo de ar 280 CFM);
  • Velocidade de avanço 0,82 m/min  (48 m²/h)

Obs. Esta produção é estimada e válida apenas para as condições do teste. Algumas variáveis que modificam a velocidade de avanço:

  • Diâmetro do tubo;
  • Pressão de trabalho;
  • Tipo de abrasivo;
  • Diâmetro do bico;
  • Granulometria do abrasivo;
  • Tipo de impureza retirada;
  • Material do tubo;
  • Padrão de limpeza e rugosidade desejados.
