O início de uma boa operação de jateamento começa com a escolha do equipamento apropriado, bem como do abrasivo mais adequado para cada finalidade.
Cada abrasivo tem suas características peculiares no tocante a vários aspectos, como: acabamento, velocidade de trabalho, reaproveitamento, rugosidade obtida, etc.
Trabalhamos com os abrasivos mais utilizados e nas suas diversas granulometrias.
Consulte-nos para a melhor especificação em cada caso.

  • Óxido de Alumínio:

O óxido de alumínio é comumente utilizado no jateamento por sucção quando se necessita de velocidade de trabalho.  Suas partículas extremamente duras e cortantes conferem velocidade à operação e a rugosidade pretendida é obtida através da escolha apropriada do tamanho dos grãos.

OXIDO 1       OXIDO 3     OXIDO MARRON 1    OXIDO 2



Nomenclatura
Variação de tamanho
GRÃO 10
Tem 85% mínimo entre 2,40 e 1,70 mm.
GRÃO 12
Tem 85% mínimo entre 2,00 e 1,40 mm.
GRÃO 14
Tem 85% mínimo entre 1,70 e 1,20 mm.
GRÃO 16
Tem 85% mínimo entre 1,70 e 1,00 mm.
GRÃO 20
Tem 85% mínimo entre 1,40 e 0,85 mm.
GRÃO 24
Tem 85% mínimo entre 1,00 e 0,60 mm.
GRÃO 30
Tem 80% mínimo entre 0,85 e 0,50 mm.
GRÃO 36
Tem 80% mínimo entre 0,70 e 0,50 mm.
GRÃO 40
Tem 80% mínimo entre 0,65 e 0,42 mm.
GRÃO 46
Tem 85% mínimo entre 0,60 e 0,30 mm.
GRÃO 60
Tem 75% mínimo entre 0,50 e 0,25 mm.
GRÃO 80
Tem 75% mínimo entre 0,35 e 0,15 mm.
GRÃO 100
Tem 75% mínimo entre 0,21 e 0,10 mm.
GRÃO 120
Tem 85% mínimo entre 0,21 e 0,09 mm.
GRÃO 150
Tem 75% mínimo entre 0,15 e 0,075 mm.
GRÃO 220
Tem 75% mínimo entre 0,125 e 0,05 mm.
GRÃO 240
Tem 75% mínimo entre 0,09 e 0,045 mm.
GRÃO 270
Tem 65% mínimo entre 0,09 e 0,045 mm.



  • Granalhas de Aço:

As granalhas de aço são empregadas em sistemas de jateamento por ar comprimido por pressão, bem como o jateamento por turbinas centrífugas.

A grosso modo são utilizadas as angulares no jateamento por ar comprimido e as esféricas no jateamento por turbinas, mas em cada um dos sistemas existem casos onde a mistura dos dois tipos é aconselhável.

São fabricadas de forma que possuam alta dureza e tenacidade, permitindo uma quebra lenta e pequena formação de pó residual. Esta característica confere à peça jateada um controle maior de rugosidade, bem como economia de custos no sistema de coleta de pó do ambiente.

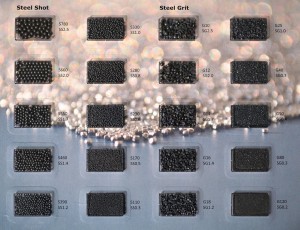

Granalha Angular                                                                  Tabela Visual                                                               Granalha Esférica

granalha 5                                granalhas 9                      granalha esférica



Tipo
Nomenclatura
Tamanho (mm)
Tipo
Nomenclatura
Tamanho (mm)
Angular
G 12
1,7
Esférica
S 660
1,7
Angular
G 14
1,4
Esférica
S 550
1,4
Angular
G 16
1,2
Esférica
S 460
1,2
Angular
G 18
1,0
Esférica
S 390
1,0
Angular
G 25
0,7
Esférica
S 330
0,8
Angular
G 40
0,4
Esférica
S 280
0,7
Angular
G 50
0,3
Esférica
S 230
0,6
Angular
G 80
0,2
Esférica
S 170
0,4
Angular
G 120
0,1
Esférica
S 110
0,3



  • Microesferas de Vidro:

As microesferas de vidro são utilizadas em jateamento por sucção quando existe a necessidade de um acabamento espetacular da peça ou quando não se pode haver perda de medidas no material jateado.

Por serem de vidro não transmitem cor e realçam a cor do próprio material.

São fornecidas em várias granulometrias, conforme a necessidade de cada caso.

MEV 1               mev 4             MEV 2          MEV 3



Identificação
Malha (ABNT)
Abertura (microns)
VA
30 – 70
600 – 212
VB
50 – 80
300 – 180
VC
60 – 100
250 – 150
VD
70 – 140
212 – 106
VF
100 – 200
150 – 75
VG
140 – 270
106-53
VH
– 200
– 75
