Tubos e Spools

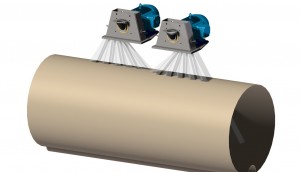

portada_1 (1)   A linha TUB foi desenvolvida para jateamento interno e externo de tubos para gasodutos, aquadutos, torres eólicas etc.                 portada_2 (1)



São divididos em:

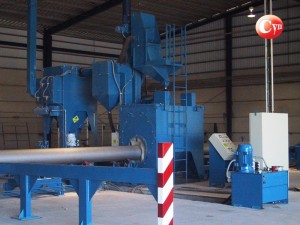

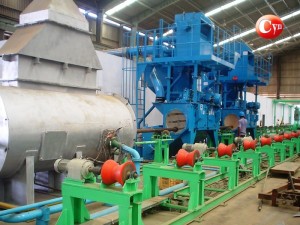

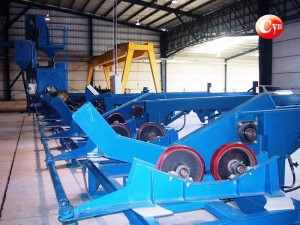

TUB-E – Para jateamento externo de tubos, de passagem contínua em linha e, dependendo do tamanho e da velocidade de trabalho requerida, varia a potência e a quantidade de turbinas para cada equipamento.

Modelos:

  • TUB 4 E     –   1 OU 2 Turbinas; Diâmetro 102 mm e produção média em 0.5 a 20 m²/min.
  • TUB 20 E  –   1 OU 2 Turbinas; Diâmetro 610 mm e produção média em 0.5 a 20 m²/min.
  • TUB 48 E  –    1 OU 2 Turbinas; Diâmetro 1.219 mm e produção média em 0.5 a 20 m²/min.
  • TUB 60 E –     1 OU 2 Turbinas; Diâmetro 1.524 mm e produção média em 0.5 a 20 m²/min.

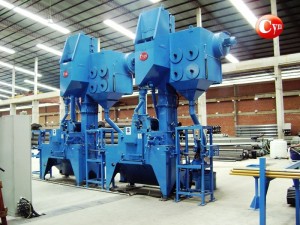

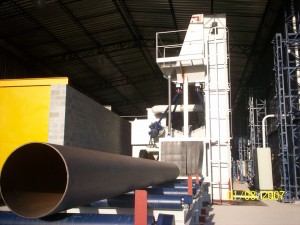

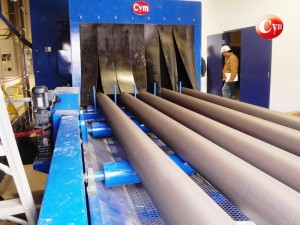

Imagem 004              gr_1398201326_Jateamento-de-tubos-e-spool--PER--15x5              gr_1398201259_Jateamento-de-tubos-externo-48 gr_1398201253_Jateamento-de-tubos-externo-48-2                                                          gr_1398201245_Jateamento-de-tubos-externo-24                                                        gr_1398201239_Jateamento-de-tubos-externo-4

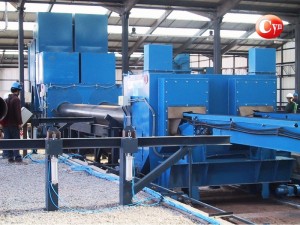

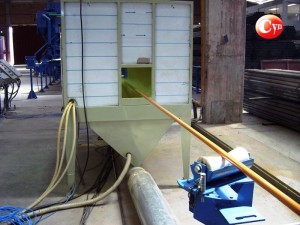

TUB-I – Para jateamento interno de tubos, são de passagem descontínua. A impulsão do abrasivo se realiza através de lanças, que possuem em sua extremidade bicos de jato impulsionadas por ar comprimido, para tubos até 600 mm e por turbinas a partir de 600 mm.

Modelos:

  • TUB 24 I –        1 a 3 Bicos de jato por ar comprimido; Diâmetro 610 mm e produção média em 0.2 a 1 m²/min.
  • TUB 60I –         1 OU 2 Turbinas; Diâmetro 1.524 mm e produção média em 0.5 a 20 m²/min.
  • TUB 160 I –       1 OU 2 Turbinas; Diâmetro 4.064 mm e produção média em 0.5 a 20 m²/min.

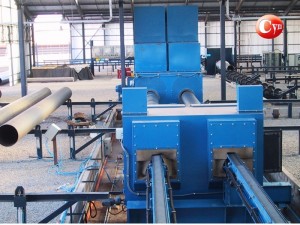

gr_1398201267_Jateamento-de-tubos-externo-con-revestimiento-en-po (1)                                          gr_1398201282_Jateamento-de-tubos-interno--5                                           gr_1398201275_Jateamento-de-tubos-interno--4

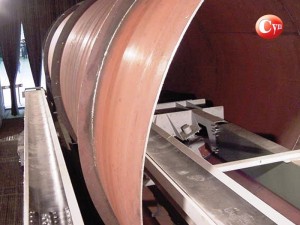

TUB-IE – Desenvolvida para jateamento simultâneo externo/interno de tubos de forma descontinuada a partir de 600 mm.

  • TUB 160 IE –     1 OU 2 Turbinas; Diâmetro 4.064 mm e produção média em 0.5 a 20 m²/min.



gr_1398201288_Jateamento-de-tubos-interno--8

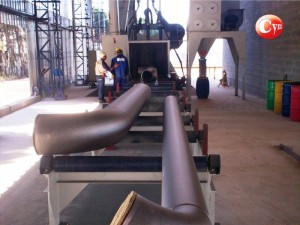

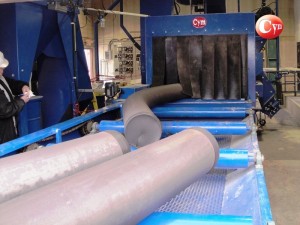

SPOOLS – A linha de equipamentos para tubos e spools com alimentação contínua e processo automático são projetadas para um alto volume de produção com o minimo de custo de operação e para dar maior homogeneidade no acabamento das peças jateadas e não contaminar o meio ambiente. Para maiores informações veja a linha EST e PER.

Imagem 021                                                           gr_1398201333_Jateamento-de-tubos-e-spool-PER--12x12 (1)                                                         gr_1398201341_Jateamento-de-tubos-e-spool-PER--15x5-4





Todos os equipamentos podem ser fornecidos com bancadas de acúmulo, sistemas de carga e descarga, transportadores etc.
