Gabinetes de jateamento

GABINETE DE JATEAMENTO POR SUCÇÃO

Em várias dimensões, permitem a instalação de acessórios como Reforço interno e externo, trilhos com carrinho e mesa rotativa, tambores para peças miúdas, banco para operador, etc.

Operando com ventilação simples ou através de ciclone aerodinâmico, estes gabinetes são ideais para serviços leves de limpeza, gravação, rebarbação, decoração, etc, visando a utilização de uma ampla gama de abrasivos  com o máximo de eficiência e produtividade.

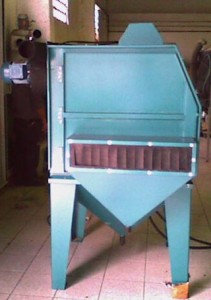

           Gab PU 80 CT 1                geral 349 PU 80 DIAFRAGMA HÉLICE

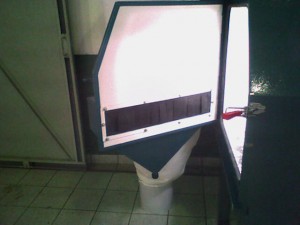

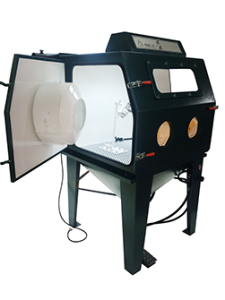

Gabinete PU 70                                                         Gabinete PU 80                                                  Gabinete PU 80 Diafragma lateral para passagem de peças, tais como prateleiras, hélices de helicóptero etc.

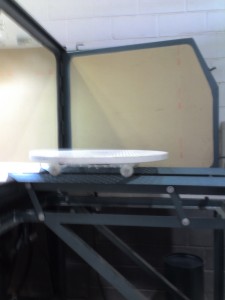

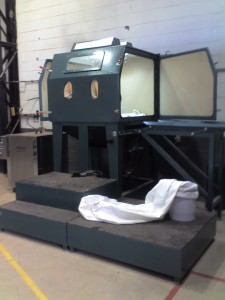

                     MAN TURBO 27-12-10_0911

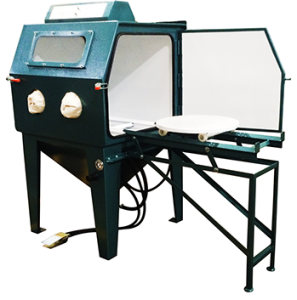

 Gabinete PU 80 com mesa rotativa e escamoteável com reforço  para até 500 kg

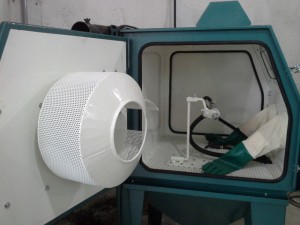

                   20131126_103944        20131126_094904

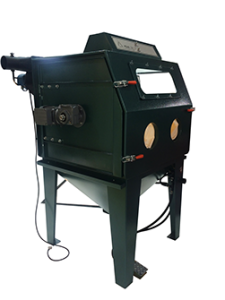

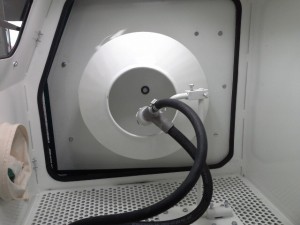

Gabinete PU 80 com tambor rotativo, timer e suporte para pistola, adequado para peças de pequeno porte e grande quantidade.

                                                                               PC110R 012 (2) (Large)

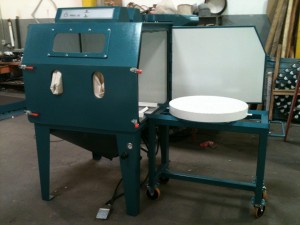

Gabinete PC 110 Mesas rotativa e móvel , ciclone e Pressão negativa                                                                                       Gabinete PU 110 Mesas rotativa e móvel



GABINETE DE JATEAMENTO POR PRESSÃO

Os gabinetes com sistema de pressurização são projetados para média e alta produção de peças de pequeno porte, com maior autonomia operacional, utilizando-se de abrasivos das mais variadas granulometrias para diversas aplicações, tais como:Limpeza pesada e remoção de tintas a base de epóxi, pintura eletrostática, carepa de laminação, limpeza de fundidos, graus acentuados de ferrugem com maior velocidade, etc.

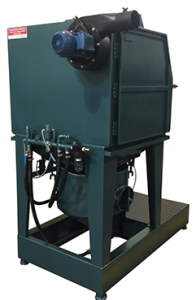

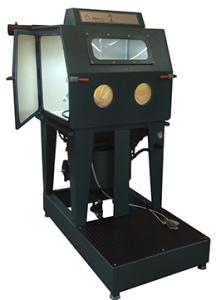

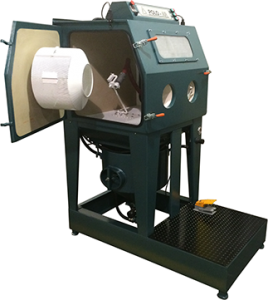

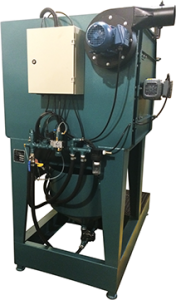

Gabinete PP 80                                                                                                                                                                     Gabinete PP 80 Tambor Rotativo

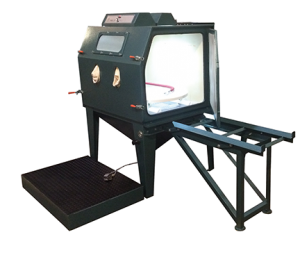

                                                                                                                                                                                                                                                                 Gabinete PP 80 mesas rotativa e escamoteável

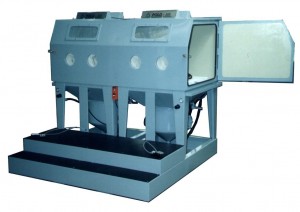

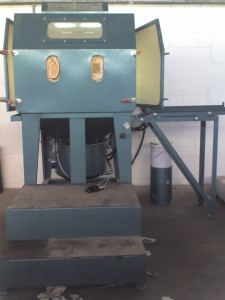

Gabinete PP 110 com mesas rotativa e escamoteável                                                                                             Gabinete PP 110 Duplo

 Desenvolvemos equipamentos de acordo com as necessidades de cada cliente, incluindo gabinetes automáticos.

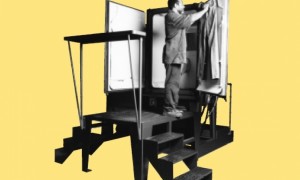

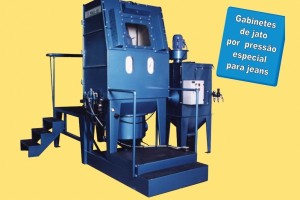

Gabinete especial jeans                                                     jeans

                                                                                                                    Gabinete Especial para jateamento de Jeans

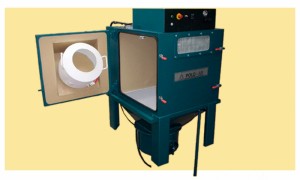

Gab especial                                                       GAb especial chapa

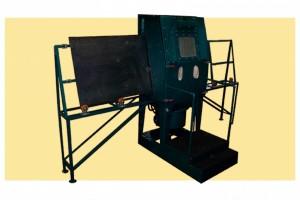

 Gabinete Especial com tambor rotativo                                                                                                                                Gabinete Especial para passagem de chapa

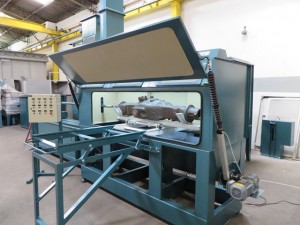

PP150DP INT                                                                                              PP150DP

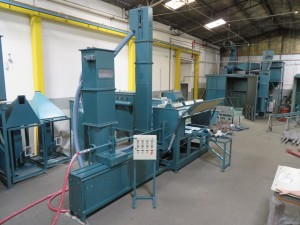

                                                                                                                                             Gabinete Especial PP 150 DP





                                                                                                              TABELA DE GABINETES

Modelo Sistema Largura Profundidade Altura Consumo ar Comprimido a 80 PSI
PU 70 Sucção 630 mm 650 mm 600 mm 21,2 PCM
PU 80/ PC 80 Sucção 930 mm 830 mm 800 mm 21,2 PCM
PU 80 Duplo Sucção 1.860 mm 830 mm 800 mm 21,2 PCM por bico
PU 110 / PC 110 Sucção 1.120 mm 1.100 mm 950 mm 21,2 PCM
PU 110 Duplo Sucção 2.300 mm 1.100 mm 950 mm 21,2 PCM por bico
  Consumo ar Comprimido a 100 PSI
PP 80 Pressão 930 mm 830 mm 800 mm Bico
 3/16″  –      45 a 81 PCM
    ¼”-               81 a 137 PCM
   5/16″ –        137 a 196 PCM
   3/8″ –           196 a 254 PCM
PP 80 Duplo Pressão 1.860 mm 830 mm 800 mm Multiplicar por 2 os valores acima quando utilizando os 2 bicos.
PP 110 com uma máquina pressão 50 lts. Pressão 1.120 mm 1.100 mm 950 mm Bico
 3/16″  –      45 a 81 PCM
¼”-               81 a 137 PCM
5/16″ –        137 a 196 PCM
3/8″ –           196 a 254 PCM
PP 110 Duplo com 2 Máquinas pressão 50 lts. Pressão 2.300 mm 1.100 mm 950 mm Multiplicar por 2 os valores acima quando utilizando os 2 bicos.
