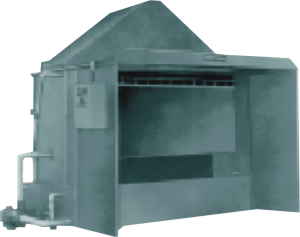

Cortina D’água CPCA

As Cabines de Pintura Cortina D’água (CPCA) são extremamente robustas e feitas para área industrial. Seu projeto visa um equipamento resistente, de vida longa, de baixa manutenção e desempenho de limpeza de ar adequados as normas ambientais, com cortina de ação tripla, permitindo que o seu ambiente de pintura permaneça sempre livre de contaminantes e poluentes..

São fabricadas em diversos tamanhos se adequando a necessidade de cada cliente, como portas, passagem lateral, rasgo no teto para talhas etc.

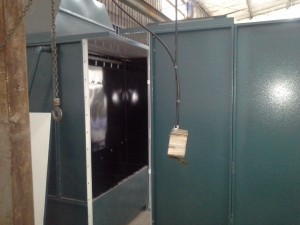

                      20130611_093756                     20130729_150756

                                                                                               Cabine com passagem lateral

Características das Cabines de Pintura Cortina D’água:

Cortina D’água – Na parte frontal da cabine, uma queda d’água sobre uma parede basculante, de modo a permitir o acesso aos bicos spray e chicanas defletores,  que possibilita a captura de partículas de tinta que não aderiram à peça pintada.

Bicos Pulverizadores – Os bicos pulverizadores são do tipo jato cônico, com cone de 90º, produzem o tipo de jato d’água ideal para esta aplicação, e são montados com seus cones sobrepostos, de modo a propiciar uma alta eficiência na captura de partículas de tinta e neutralização dos voláteis,  através de uma barreira compacta de água.

Chicanas – Dimensionadas de modo a extrair toda a água do ar circulante, construídas em chapa de aço carbono, com acesso para limpeza e manutenção através da parte frontal da cabine.

Tanque D’água – O tanque reserva d’água é executado em chapa de aço carbono, reforçado, com proteção de superfície própria para severas condições de trabalho e construção soldada. O piso do tanque é inclinado para permitir uma drenagem completa do mesmo, assim como uma fácil e rápida limpeza, provido de conexões para instalação da bomba d’água  à esquerda, direita ou no fundo da cabine.

Peneira – Filtro tipo peneira localizado no tanque d’água, facilmente extraível, não permite que flocos ou aglomerações maiores de tinta passem pela bomba, entupindo encanamentos ou bicos pulverizadores. Permite uma limpeza simples e rápida.

 Encanamentos – Tubulação corretamente dimensionada para permitir uma circulação d’água adequada, com um consumo mínimo de potência. O encanamento permite opção  para instalação de bomba à esquerda, direita ou no fundo da cabine.

Bomba D’água – A bomba d’água da cabine de pintura modelo CPCA, do tipo centrífuga, foi cuidadosamente selecionada, para permitir uma adequada lavagem do ar em circulação.

Controle de Nível – Toda perda d’água por evaporação é compensada conforme a necessidade por uma válvula automática de enchimento, para manter o nível d’água do tanque sempre em condições de operação permitindo uma melhor decantação de sólidos e uma recirculação adequada.

 Luminárias – A iluminação adequada dentro do corpo de trabalho da cabine de pintura é assegurada por lâmpadas fluorescentes montadas em luminárias convenientemente dimensionadas e a prova de gases.

Infelizmente é comum encontrar cabines com apenas a “Cortina Frontal” e um tubo longitudinal com pequenos furos, distanciados entre si, não formando, na realidade nenhum tipo de barreira.
